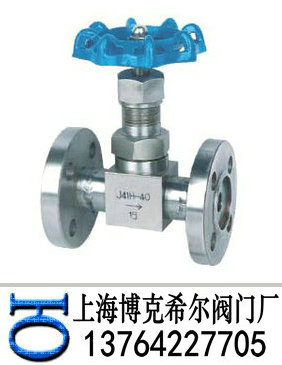

产品名称: 法兰针型阀 产品型号: J43W
驱动方式: 手动、气动、电动 连接形式: 法兰
结构形式: 直通式 密封结构: 软密封、硬密封
压力范围: 0.1-32Mpa 公称通径: DN3-25
常用材质: 铸钢、不锈钢 技术咨询: 13764227705
  产品简介
  博克希尔生产的法兰针型阀,驱动方式可选用手动、气动、电动,连接方式可选用法兰,结构形式可选用直通式,密封结构可选用软密封、硬密封,压力范围PN0.1-32Mpa,公称通径为DN3-25mm,材质可选用铸钢、不锈钢。由于阀门的使用范围非常的广泛,同一种阀门在不同的场合与工况有不同的搭配,如果您是非专业人士,欢迎您向本公司来电咨询。本公司有专业技术人员为您服务!技术部电话:13764227705
  产品详情

法兰针型阀性能规范:
法兰针型阀设计制造:GB/T12224-1989,GB/T12235-1989,连接形式:法兰连接,结构特征:锥面密封;上螺纹阀杆,阀门检验和试验:GB/T13927-1992。

法兰针型阀试验标准:

试验项目

压力值

公称压力

2.5

壳体试验

3.7

密封试验

2.75

气压试验

0.9

适用温度

≤180℃

适用介质

水、蒸汽、油品等


法兰针型阀零部件材质:

型号

阀体

接头

阀杆

螺帽

填料

J48H-25

20#

20#

2Cr13

20#

柔性石墨、四氟

J48W-25P

304SS

304SS

304SS

304SS

柔性石墨、四氟

J48W-25R

316SS

316SS

316SS

316SS

柔性石墨、四氟


法兰针型阀结构尺寸:

规格

A

L

H

Do

DN10

90

130

90

60

DN15

92

122

90

60

DN20

105

150

105

80

DN25

115

150

120

100
